Пресс - трубогиб
Во время ремонта и тюнинга мотоциклов и другой техники возникает необходимость сгибать различные трубы, проводить запрессовку - распрессовку различных узлов и деталей.
Для этих целей я использую приспособление на базе гидравлического домкрата.

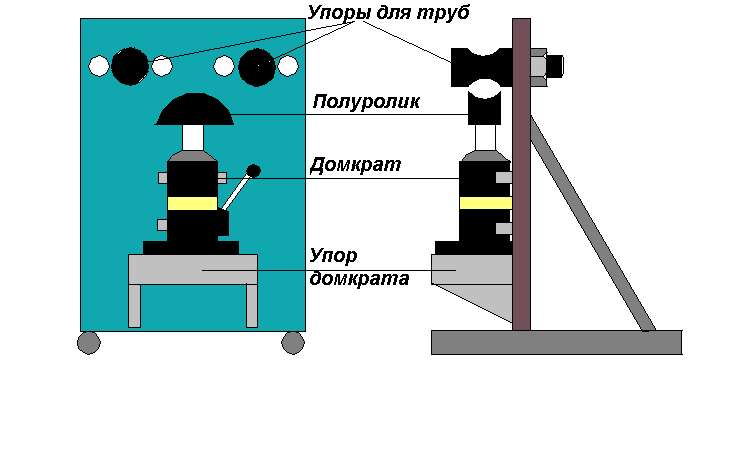

Эскиз приспособления.
Гидравлический домкрат устанавливается на плиту с приваренным упором, на шток домкрата надевается ролик, разрезанный пополам. В плите сверлятся отверстия с шагом 15-20 мм и закрепляются гайками упоры для труб. Трубу, вставленную между полуроликом и упорами можно сгибать до 180 гр. Меняя расстояние между упорами для труб можно менять радиус загиба трубы.
Данное приспособление можно использовать в качестве пресса. Для этого за место полуролика устанавливается шток, а вместо упоров труб - упор в виде плиты
Эскиз упора для прессовых работ
Этим приспособлением можно распрессовывать коленчатые валы двухтактных двигателей.
Эскиз упора для распрессовки коленчатых валов.
Толщина упорной плиты должна соответствовать расстоянию между щёками коленвала, а в паз должен проходить шатун наружным диаметром нижней головки.
