Нужен резонатор
|
|
| Zloy | Дата: Понедельник, 15.09.2008, 21:06 | Сообщение # 136 |
|
Рядовой
Группа: Пользователи
Сообщений: 14
Статус: Offline
| Quote (movaaa) Zloy,
находишь прогу Cone Layout и задаёшь углы в нём, для этого можно обойтись без архикада.
короче нарисуй ту трубу на миллметровке в масштабе 1:1, проставь эти размеры а потом измеряй диаметры колец а гнуть так-находишь прогу Cone Layout и задаёшь углы в нём.
  слишком сложно для меня, я только начал этим заниматься и многое ещё не понимаю, а автокад вообще не видел , в масштабе разобраться не смогу
Сообщение отредактировал Zloy - Понедельник, 15.09.2008, 21:07 |
| |
| |
| Enriko | Дата: Среда, 17.09.2008, 21:23 | Сообщение # 137 |
|
Майор
Группа: Пользователи
Сообщений: 90
Статус: Offline
| movaaa, когда сваришь, фотку кинешь?
|
| |
| |
| movaaa | Дата: Четверг, 25.09.2008, 18:43 | Сообщение # 138 |
 Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| Enriko,
конечно..Добавлено (25.09.2008, 18:43)
---------------------------------------------
вот что получилось.....есть недочёты, но на первый раз-класс   доделаю вылажу..
|
| |
| |
| Zloy | Дата: Пятница, 26.09.2008, 19:09 | Сообщение # 139 |
|
Рядовой
Группа: Пользователи
Сообщений: 14
Статус: Offline
| Quote (Zloy) Здравствуйте Enriko!
Погните пожалуйста ту трубу которую вы посылали movaaa. Как я понял на фото у movaaa, это углы изгиба под мотор AF-18E, а именно:
25, 35, 20, 15, 20, 30, 25, 20, 20, 15, 10
Если не сложно погните и сделайте развёртки.
Спасибо!
так что на счёт этого? Добавлено (26.09.2008, 19:07)
---------------------------------------------
movaaa, на первый раз пойдёт! Добавлено (26.09.2008, 19:09)
---------------------------------------------
Enriko, и если можно, выложите фото валец.
Сообщение отредактировал Zloy - Пятница, 26.09.2008, 19:08 |
| |
| |
| burunduchok | Дата: Суббота, 27.09.2008, 11:49 | Сообщение # 140 |
|
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
| Здравствуйте! Резонатор на ЗИД Курьер можно рассчитать?
|
| |
| |
| Enriko | Дата: Суббота, 27.09.2008, 14:59 | Сообщение # 141 |
|
Майор
Группа: Пользователи
Сообщений: 90
Статус: Offline
| На ЭИД можно рассчитать
|
| |
| |
| burunduchok | Дата: Суббота, 27.09.2008, 15:56 | Сообщение # 142 |
|
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
| Quote (Enriko) На ЭИД можно рассчитать Это же здорово.
|
| |
| |
| Enriko | Дата: Суббота, 27.09.2008, 21:27 | Сообщение # 143 |
|
Майор
Группа: Пользователи
Сообщений: 90
Статус: Offline
| burunduchok, Надо знать фазу выпуска и др параметры
|
| |
| |
| Zloy | Дата: Воскресенье, 28.09.2008, 07:07 | Сообщение # 144 |
|
Рядовой
Группа: Пользователи
Сообщений: 14
Статус: Offline
| я могу заплатить!
|
| |
| |
| Enriko | Дата: Воскресенье, 28.09.2008, 08:44 | Сообщение # 145 |
|
Майор
Группа: Пользователи
Сообщений: 90
Статус: Offline
| Zloy, movaaa делал же трубу, он тебе не даст развертки?
|
| |
| |
| Zloy | Дата: Воскресенье, 28.09.2008, 13:08 | Сообщение # 146 |
|
Рядовой
Группа: Пользователи
Сообщений: 14
Статус: Offline
| Quote (Enriko) movaaa делал же трубу, он тебе не даст развертки?
у него дайтона 70сс , а у меня 49сс
Сообщение отредактировал Zloy - Воскресенье, 28.09.2008, 13:09 |
| |
| |
| movaaa | Дата: Воскресенье, 28.09.2008, 19:13 | Сообщение # 147 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| у меня дайтона 75сс, развертки дать могу, пользы не будет. а вот фото  Enriko, что скажешь, похоже на что нибудь ? на дороге не пробовал, сначало надо обкатку пройти..
|
| |
| |
| Enriko | Дата: Воскресенье, 28.09.2008, 21:01 | Сообщение # 148 |
|
Майор
Группа: Пользователи
Сообщений: 90
Статус: Offline
| Quote (Zloy) Здравствуйте Enriko!
Погните пожалуйста ту трубу которую вы посылали movaaa. Как я понял на фото у movaaa, это углы изгиба под мотор AF-18E, а именно:
25, 35, 20, 15, 20, 30, 25, 20, 20, 15, 10
Если не сложно погните и сделайте развёртки.
Спасибо!
Zloy, судя по сумме углов трубу надо закрутить аж на 235 гр, а на фотке movaaa, она согнута не более 180-190гр. Я согну, мне поф, но подойдет ли...Добавлено (28.09.2008, 19:32)
---------------------------------------------
movaaa, на первый раз довльно приличная труба получилась, чем варил?
Дайтона есть дайтона, все покажет прохват с трубой, можно сварить классную трубу, а она не едет, и сварить на скорую руку помойку, а сней скут валит... Добавлено (28.09.2008, 21:01)
---------------------------------------------

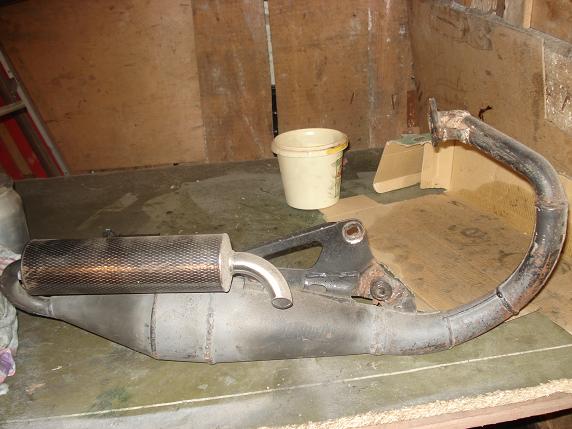

У меня есть труба GIANELLI называется, наверное для вертикалки 70 кубов....
|
| |
| |
| Zloy | Дата: Понедельник, 29.09.2008, 13:12 | Сообщение # 149 |
|
Рядовой
Группа: Пользователи
Сообщений: 14
Статус: Offline
| Quote (Enriko) У меня есть труба GIANELLI называется, наверное для вертикалки 70 кубов....
Эта труба для вертикалки, для ЦПГ класса спорт 70сс, валит просто супер, но их сейчас не производят  Добавлено (29.09.2008, 13:12)
---------------------------------------------
Enriko, появился вопрос, а если патрубок и резонатор оставить без изменений, а вот патрубок который идет от резонатора до муфлера удленнить - это повлияет на характеристики?
|
| |
| |
| Enriko | Дата: Понедельник, 29.09.2008, 19:09 | Сообщение # 150 |
|
Майор
Группа: Пользователи
Сообщений: 90
Статус: Offline
| Zloy, Чем он короче, тем на более высоких оборотах сработает резонатор (на низах будет провал) и наоборот (задушит верхушку)
Таким образом мы в картинге настраивали резонаторы, варишь трубу с длинным патрубком без муфлера, прохватываешь и по кусочку отпиливаешь, пока провал на низах не появится.....Добавлено (29.09.2008, 19:09)
---------------------------------------------
потом удлиннить немного....
|
| |
| |
